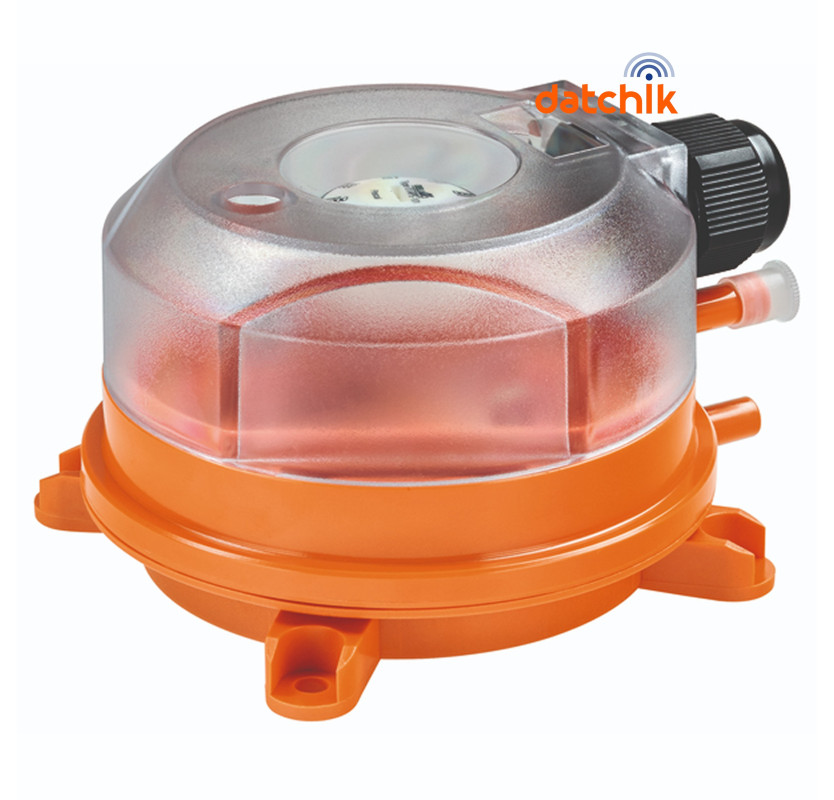

Реле перепаду тиску 01APS-10U (пресостат) з діапазон вимірювання тиску 50...500 Па*, виробництва BELIMO Automation, (Швейцарія) призначений:

• Для контролю перепаду тиску на фільтрах;
• Для контролю стану приводних ременів вентиляторів, або просто роботи мотора.

    Основна функція реле серії 01APS-10U - дискретне керування аварійною сигналізацією при виникненні нештатних ситуацій:

• Засмічення фільтра;
• Обрив приводного ременя;
• Зупинка приводу вентилятора;
• Зміна напрямку обертання мотора через перефазування;
• Зміна повітряного потоку в повітроводах і так далі.

    Відмітні особливості реле серії 01APS-10U:

    Зручна і проста настройка. Реле поставляються повністю готовими до експлуатації, не вимагають складних налаштувань. Встановлення точки відліку перепаду тиску здійснюється поворотною рукояткою з нанесеною шкалою;
Простий і швидкий введення в експлуатацію. Комплект поставки включає в себе: реле серії 01APS-10U, 2 штуцера, імпульсну трубку підключення до об'єкта і 4 гвинти для кріплення реле на площину;
Не вимагає підключення напруги живлення. Для роботи реле необхідно підключити тільки проводи ланцюга керування аварійною сигналізацією та імпульсні трубки.

    Приклад установки і роботи реле 01APS-10U для контролю засміченості фільтра:

КРОК 1. Установка:

Підключення реле до об'єкта здійснюється за допомогою двох штуцерів і імпульсної трубки, які поставляються в комплекті. Штуцер високого тиску (+P) підключається до фільтра, а штуцер низького тиску (P) підключається після фільтра.

КРОК 2. Налаштування:

Після установки реле і підключення сигнальних кабелів налаштовується уставка спрацьовування реле за допомогою поворотної рукоятки з нанесеною шкалою в діапазоні, зазначеному на шкалі.

КРОК 3. Робота:

1. При чистому фільтрі (перепад тиску на фільтрі менше уставки) реле знаходиться у виключеному стані і сигналізація відключена;

2. Якщо фільтр засмічений, тобто перепад тиску на фільтрі перевищує величину заданої уставки, контакти реле перемикаються і включають сигналізацію "Фільтр засмічений";

3. Після заміни або очищення фільтра (перепад тиску дорівнює «уставка мінус диференціал») контакти реле знову переводяться в стан вимикання.

4. Орієнтація реле в просторі відмінна від вертикальної може вплинути на величину перепаду, при якому спрацьовує вихід реле.

5. Для довідки: 1 Па = 0.001 кПа = 100 мБар = 0.0000102 кг/см²

Номер продукту: 01APS-10U

Гарантія - 2 роки
