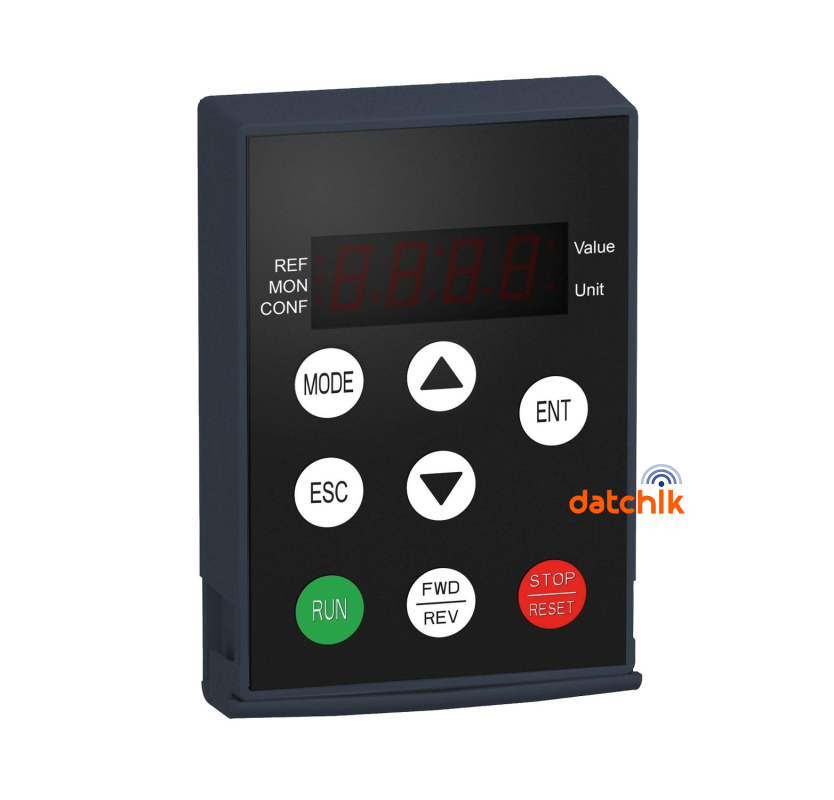

Schneider Electric ATV12/320 — виносний графічний термінал для перетворювач частоти Altivar для систем автоматизації будівель та систем ОВК, призначені для оптимізації рішень обладнання та керування в системах управління опаленням, вентиляцією та кондиціюванням повітря (ОВК).

Основні характеристики та сфери застосування:

• Цей пристрій цінують за концепцію "Plug & Play" — він готовий до роботи одразу після розпакування за стандартними налаштуваннями.
• Живлення: 1-фазне 100...120 В.1-фазне 200...240 В. 3-фазне 200...240 В.
• Компактність: Завдяки вузькому корпусу займає мінімум місця в електричній шафі.
• Надійність: Друковані плати мають захисне покриття, що дозволяє працювати в агресивних середовищах.
• Енергоефективність: Оптимізація споживання електроенергії (до 30% економії на вентиляторах/насосах).
• Комунікація: Вбудований протокол Modbus RTU для інтеграції в системи автоматизації.
• Безшумність: Висока частота комутації (до 16 кГц) прибирає характерний "писк" двигуна.

Схема підключення та керування:

Керування перетворювачем здійснюється трьома способами:

1. Через панель керування: вбудований поворотний перемикач (навігатор) та кнопки.
2. Аналогові/дискретні входи: підключення зовнішніх кнопок, потенціометрів та датчиків.
3. Програмне забезпечення: конфігурування через ПК за допомогою ПЗ SoMove.

Важливо: ATV призначений для живлення трифазних двигунів від однофазної мережі. При цьому обмотки двигуна зазвичай потрібно перемикати зі схеми "Зірка" (380 В) на схему "Трикутник" (220 В).

Номер продукту: VW3A1007

Гарантія - 2 роки
