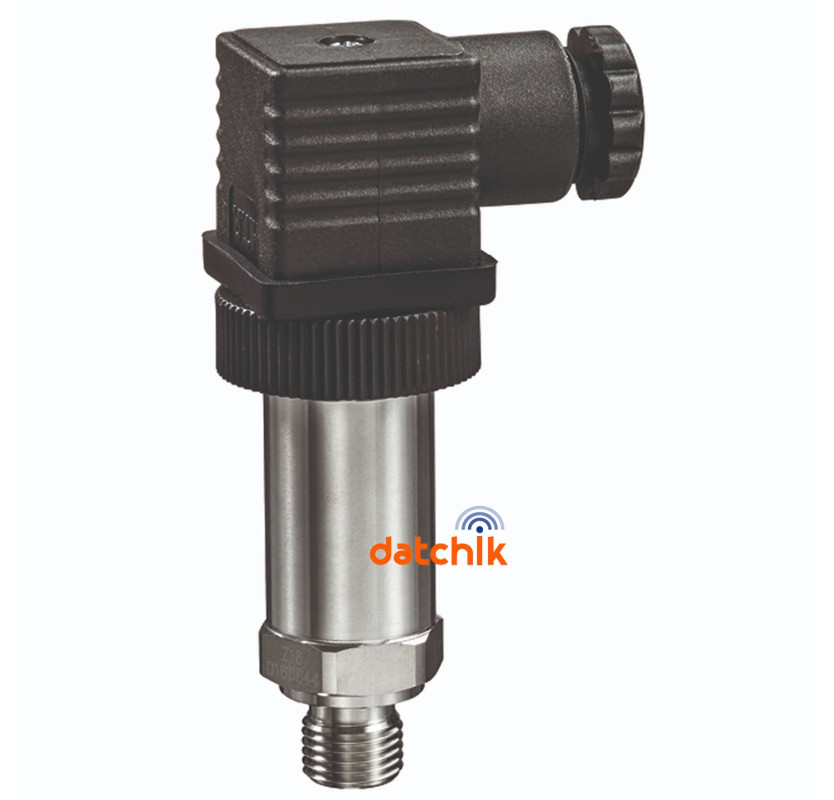

Belimo 22WP-114 - активний занурювальний датчик це високоточний пристрій, призначений для вимірювання тиску в трубопроводах та ємностях. Завдяки наявності вбудованого перетворювача, він видає стандартизований сигнал, що робить його сумісним з більшістю систем автоматизації (BMS).
Особливості та переваги:
- Універсальність: Завдяки можливості вибору діапазону температур за допомогою DIP-перемикачів, один датчик може замінити кілька різних моделей.
- Надійність: Корпус захищений від вологи та пилу, що дозволяє використовувати його у складних промислових умовах або в системах ОВК (HVAC).
- Зручність монтажу: Кришка корпусу закривається без гвинтів (на засувках), що значно прискорює процес інсталяції.
- Точність: Активна електроніка мінімізує вплив опору довгих дротів на результат вимірювання (на відміну від пасивних датчиків типу Pt100 чи Ni1000).
Важливі зауваження щодо монтажу:
- Гільза (Thermowell): Для встановлення датчика безпосередньо в середовище (воду, антифриз) необхідно використовувати захисну гільзу. Вона зазвичай замовляється окремо (наприклад, серія A-22P).
- Кабельний ввід: Датчик має знімну вставку для кабелю, що спрощує підключення.
- Налаштування: Перед запуском обов'язково перевірте положення DIP-перемикачів всередині корпусу, щоб обраний вихідний сигнал (0...10 V або 0...5 V) та діапазон температур відповідали налаштуванням вашого контролера.
Номер продукту: 22WP-114
Гарантія - 2 роки
| Technical | |
| Вимірюваний параметр | Відносний тиск |
| Температура навколишнього середовища | -40...105 °C |
| Монтаж | в трубу |
| Матеріал | Нержавіюча сталь 1.4301 |
| Клас захисту | IP65 |
| Діапазон вимірювання тиску | 0...6 bar |
| Вага, кг | 0.06 кг |
| Стандарт якості | ISO 9001 |
| Температура вимірювального середовища | -40...125 °C |
| Вихідний сигнал | DC 0...10 V, 4...20 mA |
| Вимірюване середовище | вода |
| Живлення постійним струмом | 15...24 V, ±10%, 0.15 W(-11.. ,0.5 W (-13..) |
| Живлення змінним струмом | 24 V, ±10%, 0.3 VA |
