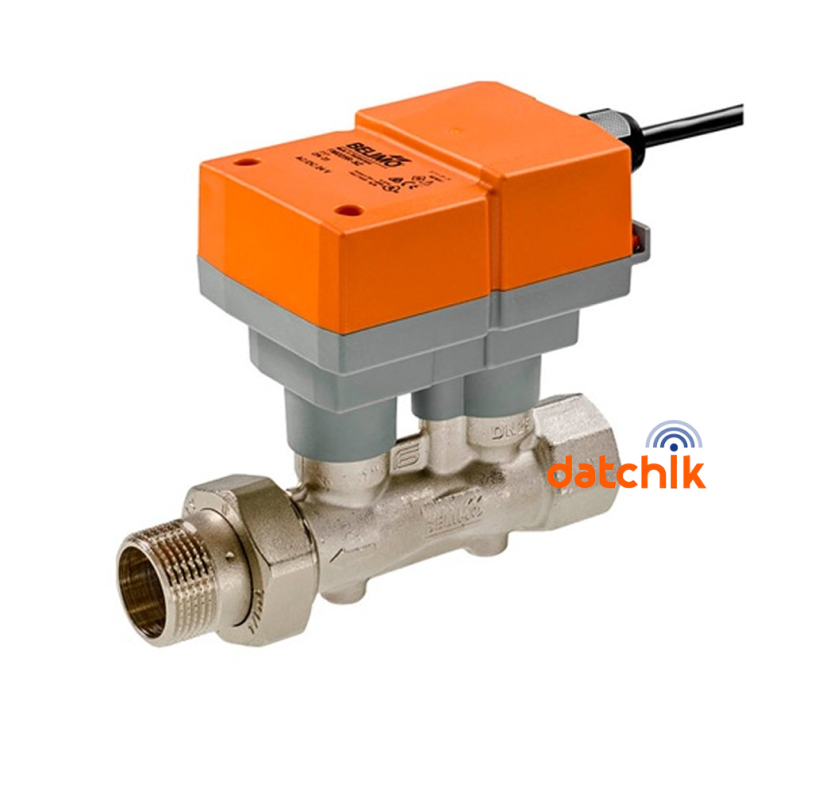

Belimo FM015R-SZ — ультразвуковий датчик потоку, високоточний пристрій, призначений для вимірювання витрати теплоносія (води або водно-гліколевих сумішей) у закритих системах опалення, вентиляції та кондиціонування (HVAC).

Особливості та переваги:

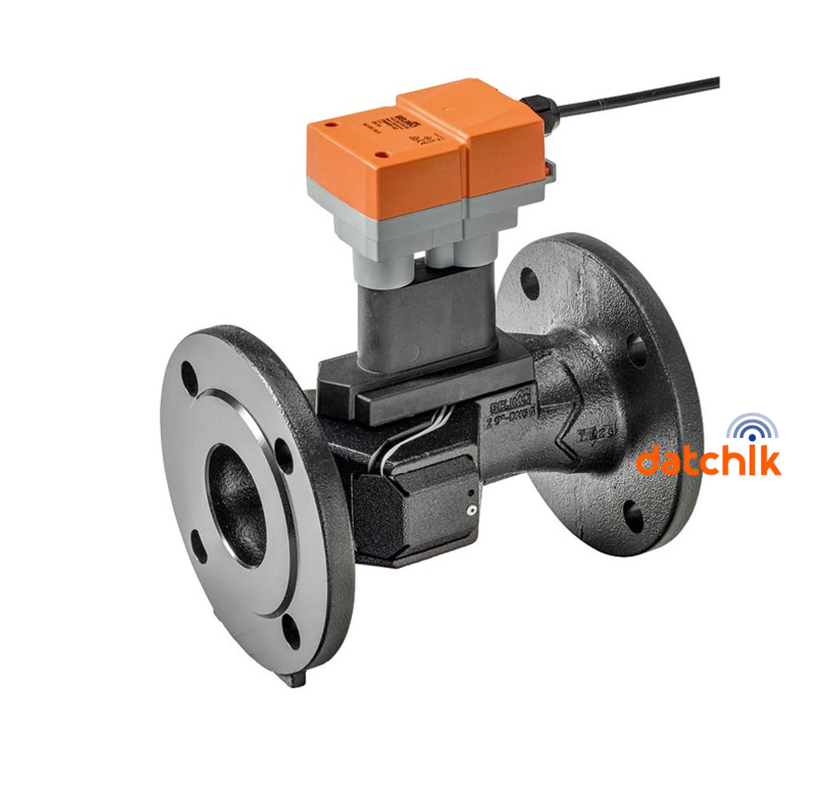

• Номінальний діаметр: 15-150 мм. різьбове та фланцеве (F).
• Технологія вимірювання: Ультразвукова (час-імпульсна). Це забезпечує високу точність, оскільки в конструкції немає рухомих частин, які могли б зношуватися.
• Сигнал керування: DC 0...10 В або 2...10 В (SZ), також підтримує протокол зв'язку MP-Bus.2.
• Стійкість до забруднень: На відміну від механічних лічильників, ультразвукова технологія не чутлива до магнетиту або дрібного сміття в системі.
• Мінімальний опір: Прямий прохідний переріз датчика майже не створює додаткових втрат тиску.
• Автоматична компенсація: Датчик враховує зміни температури та вмісту гліколю, що критично для точних розрахунків енергії в системах охолодження.
• Довговічність: Відсутність механічного тертя значно подовжує термін експлуатації.

Технічні параметри вимірювання:

• Максимальний потік Q{max}=194 м3/год (приблизно)
• Робочий тиск P=до 1600 кПа (PN16)
• Температура середовища-20°C ... +120°C
• Ступінь захистуIP544.

Монтаж та експлуатація:

• Позиція: Може встановлюватися як горизонтально, так і вертикально. Важливо, щоб труба була завжди заповнена рідиною.
• Ділянки заспокоєння: Рекомендується дотримуватися прямих ділянок труби до (5xDN) та після (2xDN) датчика для стабілізації потоку.
• Інтеграція: Завдяки підтримці MP-Bus, датчик легко інтегрується в цифрові системи керування Belimo або через шлюзи в мережі BACnet/Modbus
• Використання: FM0......-SZ дозволяє точно контролювати об'ємну витрату в реальному часі. Це є базою для побудови систем «Energy Valve», де важливо уникати синдрому низької дельти T (Delta T), що дозволяє значно економити на роботі насосів та чилерів.

Номер продукту: FM015R-SZ

Гарантія - 2 роки
